隨著智能電網的發展，永磁機構（PMSM）斷路器因其結構緊湊、能耗低、動作穩定等優勢，在中高壓配電系統中得到廣泛應用。然而，與傳統彈簧機構斷路器相比，永磁機構在動作特性和控制方式上存在明顯差異，這也對機械特性測試提出了更高要求。掌握關鍵測試要點，是確保測試數據準確性與設備運行可靠性的關鍵。

首先，永磁機構斷路器的控制方式?jīng)Q定了測試觸發方式的選擇。由于其合分閘線圈電流較大，且多采用外部控制電源驅動，在實際測試中通常采用“外觸發”方式進行數據采集。這一點在現場尤為重要，如果誤用內觸發方式，可能出現儀器驅動能力不足或測試數據無法采集的情況。因此，在測試前必須明確斷路器類型，并合理設置觸發方式。

其次，斷口接線的可靠性直接影響測試結果。機械特性測試需要采集各相斷口的分合閘時間、不同期及彈跳時間等關鍵參數，如果斷口接觸不良或接線松動，在斷路器動作過程中容易產生信號抖動，從而影響數據準確性。尤其是永磁機構動作速度較快，對信號采集穩定性要求更高，因此必須確保接線牢固、接觸良好。

第三，傳感器安裝是測試成功的核心環節之一。永磁機構斷路器多采用緊湊型結構，動觸頭外露部分較少，需根據實際結構選擇合適的傳感器類型，如直線傳感器或旋轉傳感器。安裝時必須保證傳感器與運動方向一致，避免出現角度偏差或行程失真。同時，應預留一定緩沖行程，防止過沖損壞傳感器。實踐表明，傳感器安裝不當是導致速度曲線異常的主要原因之一。

在測試參數設置方面，應根據斷路器實際動作特性進行合理配置。例如采集時間一般設置在3~5秒之間，以確保完整捕捉動作過程；動作電壓需根據額定值設定，避免因電壓偏差影響動作時間。此外，對于永磁機構斷路器，還應重點關注低電壓動作特性測試，以驗證其在極限工況下的可靠性。

在數據分析環節，需重點關注分合閘時間、三相不同期、剛分剛合速度及彈跳時間等關鍵指標。永磁機構斷路器通常具有較好的同期性，但若出現三相不同期偏差增大，可能意味著機構磨損或控制回路異常。同時，速度曲線應平滑連續，如出現突變或波動，需重點檢查傳感器安裝及機構運行狀態。

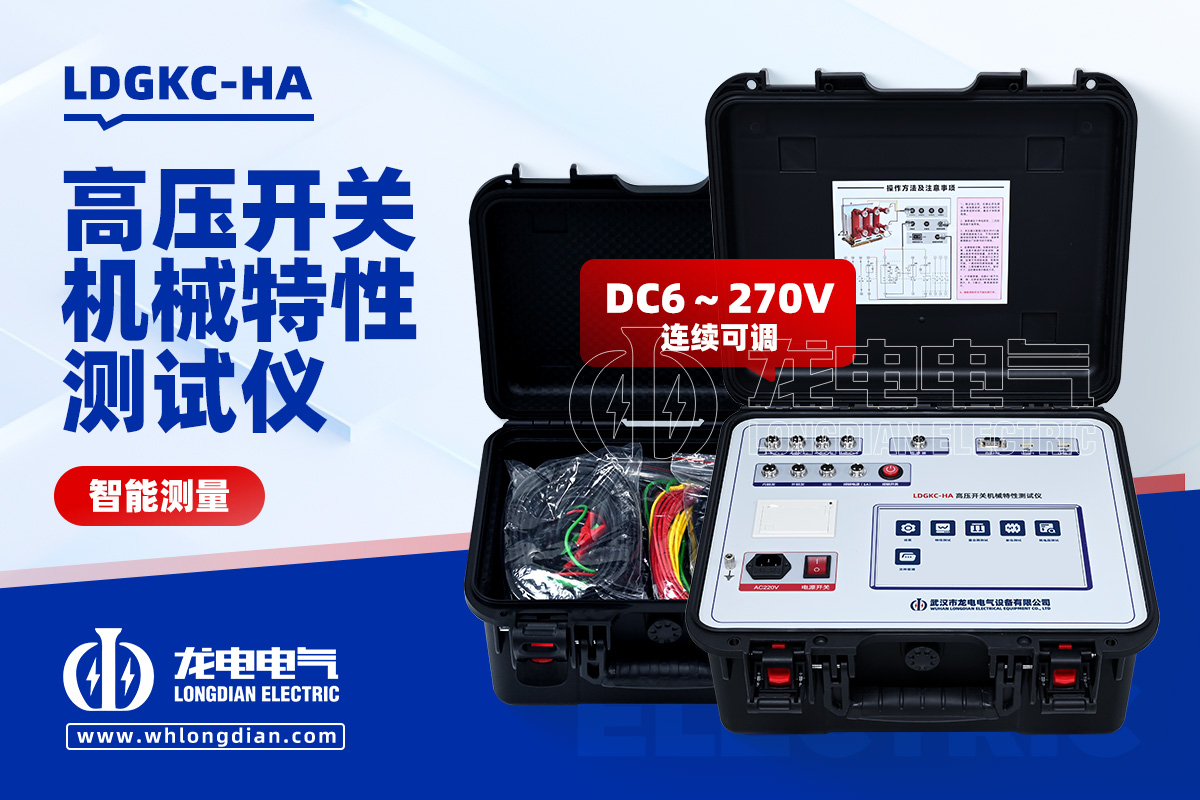

在實際應用中，選擇高性能測試設備能夠顯著提升測試效率與準確性。武漢市龍電電氣設備有限公司生產的斷路器機械特性測試儀，具備多通道同步采集、高精度時間與速度測量能力，并支持外觸發測試模式，特別適用于永磁機構斷路器的特性分析。其內置數據分析與曲線對比功能，可快速判斷設備運行狀態，為運維決策提供可靠依據。

此外，測試過程中的安全措施同樣不可忽視。在進行高壓開關測試時，應嚴格按照“先接地、后接信號線”的原則操作，避免感應電壓對儀器造成損害。同時，測試完成后應及時斷電并拆除接線，確保人員與設備安全。

綜上所述，永磁機構斷路器機械特性測試的關鍵在于正確選擇觸發方式、規范接線、合理安裝傳感器以及精準分析數據。通過規范操作流程并結合先進測試設備，可有效提升測試準確性，保障斷路器長期安全穩定運行。
