在電力電纜耐壓試驗、GIS組合電器帶電檢測以及變壓器局放測量中，測試人員面臨的最大挑戰往往不是儀器的靈敏度不夠，而是復雜的電磁環境中充斥著大量與局放信號極其相似的干擾。如果不能有效區分真實局部放電信號與背景噪聲，輕則導致誤判停電檢修造成經濟損失，重則忽視真實絕緣缺陷引發運行事故。武漢市龍電電氣設備有限公司生產的局部放電測試儀，憑借先進的數字濾波與圖譜識別算法，為現場工程師提供了一套清晰的鑒別邏輯。本文將從信號特征維度出發，解析如何科學地區分局放與干擾。

一、PRPD相位圖譜分析法：干擾信號的“指紋”識別

局部放電最權威的判斷依據是相位分辨的局部放電圖譜（PRPD，Phase Resolved Partial Discharge）。真實的局部放電行為嚴格受施加電壓的電場強度控制，因此其發生位置在工頻交流電壓的相位上具有固定的重復性。例如，絕緣內部氣隙放電通常發生在電壓上升沿的30°至60°和下降沿的210°至240°區域，且正負半周圖譜基本對稱。而常見的干擾信號則呈現截然不同的相位特征：

◆ 連續周期性干擾（如載波通信、廣播信號）： 在PRPD圖譜上表現為橫跨0°至360°的全相位密集分布，像一條水平帶，與電壓相位無相關性。

◆ 脈沖型干擾（如可控硅動作、電機電刷火花）： 雖然也是脈沖狀，但其相位分布往往雜亂無章或固定在特定非特征角度（如過零點附近），且幅值大小隨機變化，不隨試驗電壓升高而規律性增長。

◆ 懸浮電位放電（金屬部件接觸不良）： 雖然是真實缺陷，但其圖譜特征與絕緣內部放電截然不同，呈現為對稱的“香蕉狀”或兩條平行線段，極間電壓差恒定。

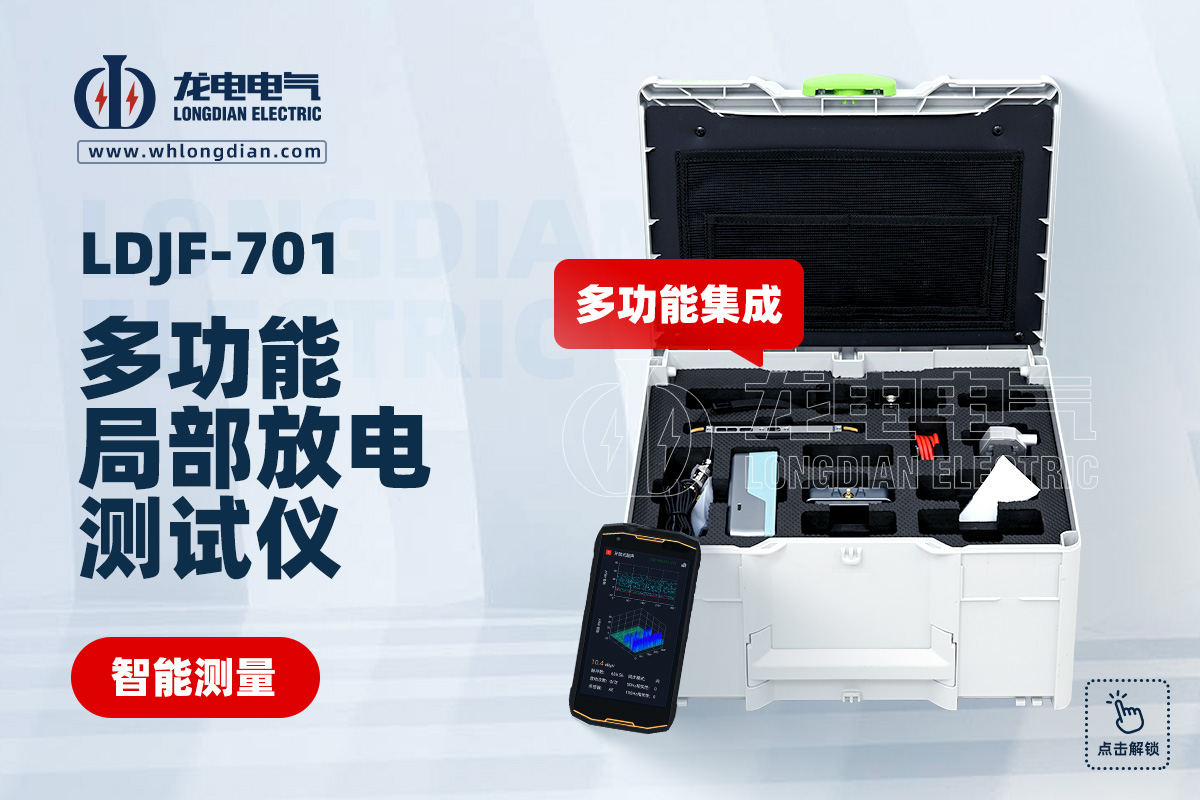

武漢市龍電電氣設備有限公司的LDJF系列局部放電測試儀內置了高分辨率同步采樣單元，能夠以0.1°的相位精度繪制二維及三維PRPD圖譜，幫助用戶一眼辨別干擾云與放電簇。

二、時域波形鑒別法：脈沖形狀里的真相

如果說PRPD圖譜看的是統計學規律，那么時域波形看的就是單個脈沖的“長相”。真實局部放電的物理過程是極速的電荷中和，其時域波形上升沿通常在納秒級（<100ns），且波形干凈、單峰、無過沖振蕩。而大多數外部干擾信號，尤其是通過空間輻射耦合進入測試回路的無線電干擾或開關電源噪聲，其時域波形往往呈現為衰減振蕩的正弦波簇，脈寬較寬且伴隨明顯的拖尾震蕩。龍電電氣局放測試儀具備等效時寬與等效帶寬分析功能，通過數學算法計算出脈沖的能量集中度。通常，真實局放信號的時寬-帶寬積接近1，而干擾信號的乘積則遠大于1。

三、頻域選頻與差動平衡法：從根源上壓制干擾

除了后處理鑒別，在測試前端主動抑制干擾是更高效的手段。

頻率窗口篩選： 現場電暈干擾能量主要集中在300MHz以下的低頻段，而手機通信干擾集中在900MHz以上高頻段。利用局放測試儀的可調帶通濾波器，將檢測頻帶鎖定在300MHz-800MHz的避開干擾峰值的頻段，可大幅提升信噪比。

極性鑒別與差動平衡： 這是武漢市龍電電氣設備有限公司局部放電測試儀的核心抗干擾技術。通過在測試回路中設置兩個阻抗與空間位置對稱的傳感器，儀器自動對兩路信號進行矢量減法。來自設備內部的局放信號由于傳播路徑不同，相位相反得以增強；而來自外部空間的共模干擾，由于到達兩傳感器的時間與幅值一致，則被相互抵消。

四、動態相關性驗證：升壓過程中的規律追蹤

最后一項區分金標準是視在放電量（pC）與試驗電壓的相關性。真實內部放電具有明確的起始電壓與熄滅電壓，且放電量隨電壓升高呈非線性增長。而外部干擾通常與試驗電壓幅值無關，即使電壓降至零，干擾信號依然存在。試驗時，操作龍電電氣局放儀緩慢升降壓，觀察橢圓時基上的脈沖簇是否隨電壓消失而消失，即可準確排除外部工頻干擾。

綜上所述，區分局放與干擾是一項結合了圖譜經驗、波形特征與抗干擾電路設計的綜合技術。選擇武漢市龍電電氣設備有限公司生產的專業局部放電測試儀，您獲得的是一臺能夠自動識別干擾信號特征并給出可信度評級的智能診斷工具，讓絕緣狀態評估從“猜謎”回歸“科學”。
